总线系统

本课目标

理解总线的作用与分类；掌握总线的组成、总线仲裁、定时方式；分清系统总线三类信号线；了解总线性能指标，明白计算机各部件如何通过总线完成数据交互。

6.1 总线概述

总线 Bus：一组共享的传输线路，用来连接计算机内多个硬件模块，实现部件之间指令、数据、控制信号的传递。
没有总线，CPU、内存、外设之间需要大量独立连接线，硬件结构会极其复杂。总线采用共享线路设计，简化硬件布线。

注意：同一时刻，一条总线上只能有一组信号进行传输，多个设备不能同时发送数据，所以需要总线仲裁机制。

6.2 总线分类

按连接范围划分：

1. 片内总线 On-chip Bus：芯片内部总线，CPU寄存器、ALU之间的连线，集成在处理器芯片内部。
2. 系统总线 System Bus：计算机主板上，连接CPU、主存、I/O接口的总线，本课重点。
3. 通信总线 Communication Bus：主机与外部设备之间，如USB、SATA、PCIe，用于设备之间远距离数据传输。

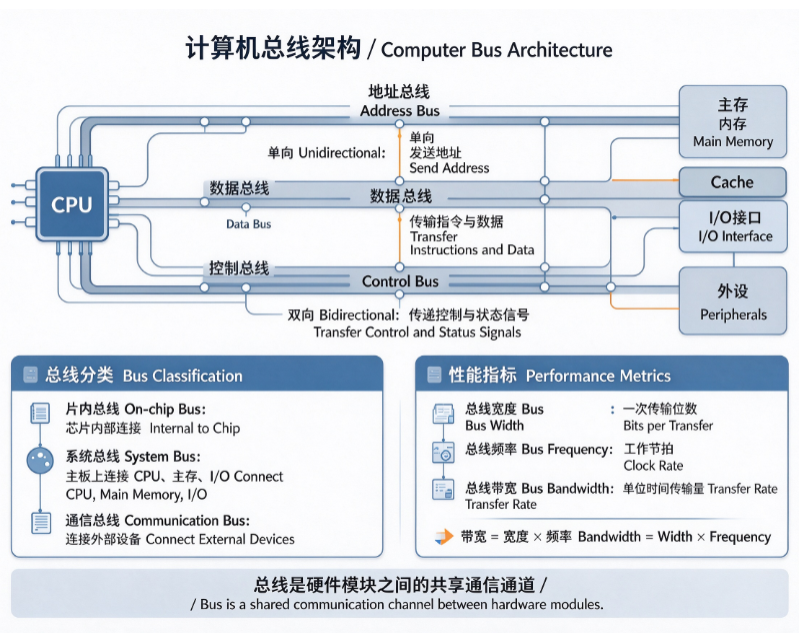

系统总线再细分为3组信号线：

• 地址总线 Address Bus：单向传输，CPU向外发送地址，指定访问的存储单元或I/O端口；位数决定寻址空间大小。
• 数据总线 Data Bus：双向传输，用来传递指令与数据；总线宽度决定单次可以传输的数据位数。
• 控制总线 Control Bus：双向，传递读写、中断、就绪等控制与状态信号，协调部件动作。

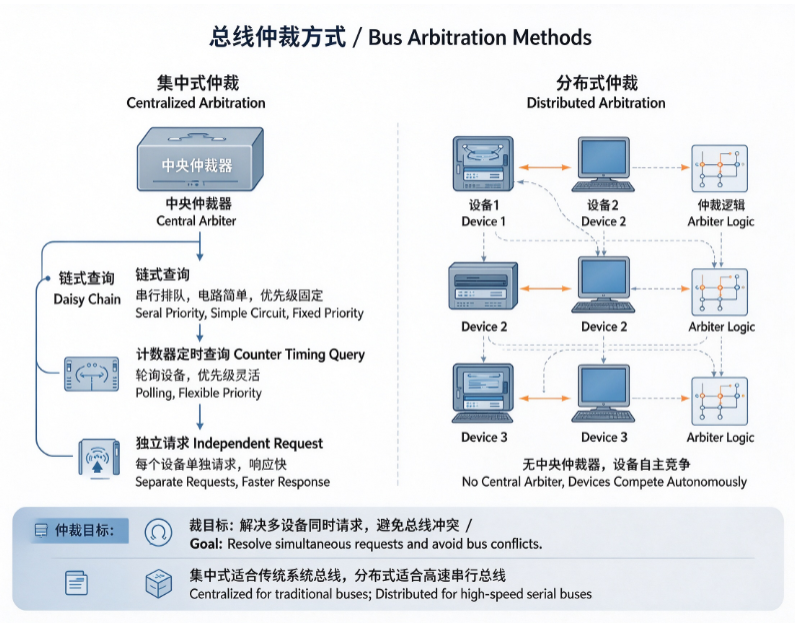

6.3 总线仲裁 Bus Arbitration

多个设备都想占用总线发送数据时，需要仲裁机制决定总线使用权，避免信号冲突。分为两大类：

1. 集中式仲裁 Centralized Arbitration

   仲裁控制器集中在一处，常见：链式查询、计数器定时查询、独立请求方式。
   • 链式查询：设备串行排队，离仲裁器近的设备优先级更高；电路简单，优先级固定。
   • 计数器定时查询：仲裁器计数轮询设备，优先级可灵活调整。
   • 独立请求：每个设备单独发送请求信号，响应速度最快，但硬件线路多。
2. 分布式仲裁 Distributed Arbitration

   没有中央仲裁器，每个设备自带仲裁逻辑，设备之间自主竞争总线使用权，多用于高速总线PCIe。

6.4 总线定时（同步/异步通信）

总线定时，用来规定发送方与接收方什么时候发送、什么时候采样数据，保证通信双方时序匹配。

1. 同步定时 Synchronous Timing

   统一时钟信号，所有部件按照同一个时钟节拍工作。传输速度稳定；缺点：必须按最慢设备速度设计，高速设备会被拖累。
2. 异步定时 Asynchronous Timing

   不使用统一时钟，依靠**握手信号（请求Request、应答Acknowledge）**交互。设备自行协商传输速度，适配不同速率硬件；缺点：控制逻辑复杂，有额外握手开销。

6.5 总线性能指标

• 总线宽度 Bus Width：数据总线的位数，一次能并行传输多少bit；
• 总线时钟频率 Bus Frequency：总线工作节拍；
• 总线带宽 Bus Bandwidth：单位时间总线最大传输数据量；

  公式：总线带宽 = 总线宽度 × 总线频率
• 传输时延：数据从发出到接收完成的时间。

总线带宽是理论上限，实际传输会受仲裁、握手开销影响，达不到理论最大值。

6.6 常见总线标准

• PCI：传统并行系统总线；
• PCIe：高速串行总线，现在主流，使用差分信号，多通道，支持热插拔；
• USB：通用外设通信总线；
• SATA：硬盘存储总线。

本课小结

总线是硬件之间共享通信通道，分为片内总线、系统总线、通信总线。系统总线包含地址、数据、控制三类信号线。总线仲裁用来解决多设备竞争总线；总线定时分为同步与异步。总线带宽由总线宽度和频率共同决定。

思考练习

1. 系统总线分为哪三类，各自传输方向与作用是什么？
2. 简述集中式仲裁三种方式的特点。
3. 同步定时和异步定时的区别，异步的握手是什么含义？
4. 总线带宽怎么计算？
