中央处理器（CPU）

本课目标

掌握CPU内部核心组成部件；理解控制器、运算器、寄存器组各自功能；熟悉指令流水线原理；了解CPU时序与中断基础；建立CPU完整工作流程认知。

5.1 CPU 概述

中央处理器 CPU（Central Processing Unit），是计算机的核心部件，负责读取指令、解析指令、执行指令，协调整机硬件工作。

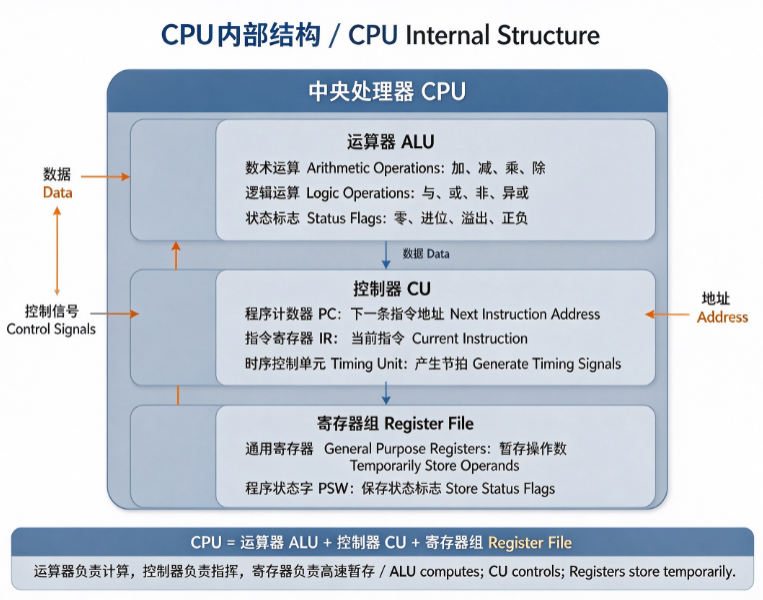

CPU两大核心模块：运算器 ALU + 控制器 CU，搭配内部寄存器组。

5.2 CPU 内部主要部件

1. 运算器 ALU

   负责所有算术运算（加减）与逻辑运算（按位运算、比较）。运算结果会附带状态标志：溢出、零标志、正负标志、进位标志，保存在PSW。

2. 控制器 CU

   CPU的指挥中心。读取指令、解析操作码，根据指令类型向硬件发送各类控制信号，协调ALU、寄存器、总线、存储器协同工作。

• PC 程序计数器：保存下一条指令的内存地址；顺序执行时自动+1；跳转指令会改写PC值。
• IR 指令寄存器：存放当前正在译码、执行的指令。
• 时序单元：产生时钟节拍信号，保证所有硬件动作按时间顺序同步执行。

3. 寄存器组 Register File

   CPU内部高速临时存储单元，访问速度远快于Cache和内存。

• 通用寄存器：存放运算的源操作数、结果；
• PSW程序状态字：保存运算产生的各类状态标志位。

5.3 指令流水线 Instruction Pipeline

流水线思想

串行执行：一条指令完整走完取指→译码→执行→写回，才开始下一条指令，硬件利用率低。
流水线：把指令执行拆分成多个阶段，多条指令可以在不同阶段并行处理，提升CPU吞吐率。

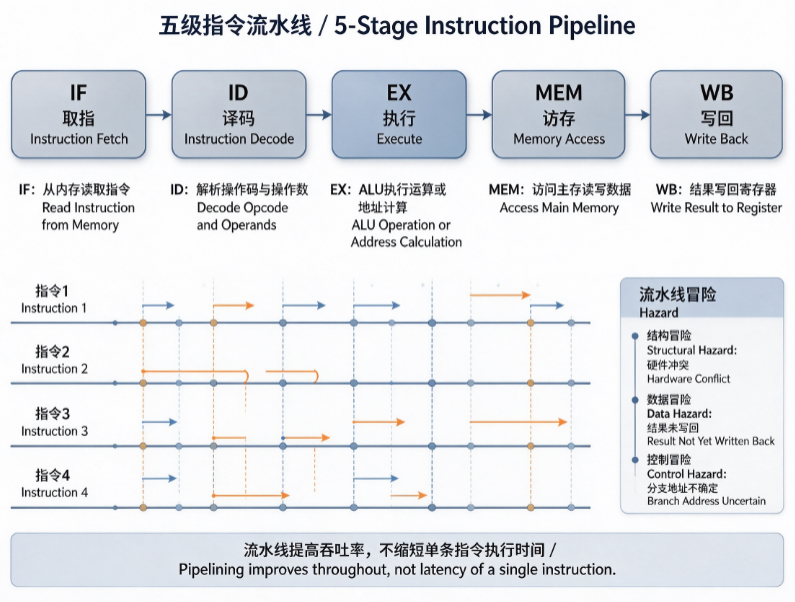

经典五级流水线：

1. IF 取指 Instruction Fetch
2. ID 译码 Instruction Decode
3. EX 执行 Execute
4. MEM 访存 Memory Access
5. WB 写回 Write Back

流水线不是缩短单条指令执行时间，而是提高单位时间完成指令数量。

流水线冒险 Hazard

流水线运行时会遇到冲突，造成流水线暂停，分为三类：

1. 结构冒险 Structural Hazard：硬件资源冲突，多个指令同时争抢同一硬件部件；
2. 数据冒险 Data Hazard：后面指令需要前面指令还未写回的运算结果；
3. 控制冒险 Control Hazard：分支、跳转指令，下一条指令地址不确定。

5.4 CPU时序系统

CPU所有操作由时钟信号驱动。

• 时钟周期 Clock Cycle：CPU最小时间单位；主频=1/时钟周期；
• 机器周期 Machine Cycle：完成一次基础操作（取指/访存）所需时间，由若干时钟周期组成；
• 指令周期 Instruction Cycle：完整执行一条指令的全部时间，由1个或多个机器周期构成。

5.5 中断 Interrupt

中断：外部设备主动向CPU发送信号，请求CPU暂停当前程序，转而去处理紧急事件，处理完成后返回原程序继续执行。

• 中断源：键盘、硬盘、网卡、硬件异常等；
• 中断响应：CPU结束当前指令后，保存现场，跳转至中断服务程序；
• 中断返回：中断处理完毕，恢复现场，继续执行原来代码。

中断作用：提高CPU利用率，不需要CPU循环轮询外设状态。

本课小结

CPU由运算器、控制器、寄存器组构成。PC、IR、PSW是控制器关键寄存器。指令流水线将指令拆分为多阶段并行执行，提升CPU性能，但会存在三类流水线冒险。时序系统定义CPU操作节拍；中断机制让CPU可以响应外部设备请求。

思考练习

1. CPU由哪两大核心部件组成？PC、IR、PSW各自作用是什么？
2. 简述五级指令流水线的五个阶段。
3. 流水线有哪三类冒险？简单说明成因。
4. 什么是中断？中断的执行流程是什么？
