《组合模式》｜设计模式系列第09篇

系列：结构型模式 · 组合模式（Composite Pattern）
关键词：树形结构、部分-整体、叶子节点、容器节点、统一递归访问

一、什么是组合模式

组合模式（Composite Pattern）：将对象组合成树形结构以表示“部分-整体”的层次结构。组合模式使得用户对单个对象和组合对象的使用具有一致性。

属于结构型设计模式。

简单理解：

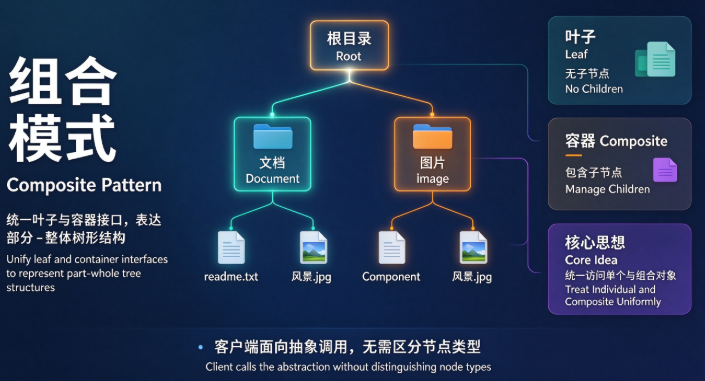

把叶子节点（单个对象）和容器节点（包含子节点的对象）实现同一套接口。客户端不需要区分当前操作的是单个对象，还是包含一堆子对象的容器，调用方式完全一致。典型场景：文件目录树，文件夹里面可以放文件，也可以放子文件夹；文件和文件夹对外都支持展示名称、删除等操作。

核心意图
统一叶子对象与组合对象的访问方式，方便操作树形结构，客户端不用区分节点类型。

适用场景

  1. 需要表示对象的部分-整体树形层次结构
  2. 希望客户端可以统一对待单个对象和组合对象
  3. 遍历树形结构，递归处理节点
  4. 菜单、组织架构、文件目录、权限树等场景

⚠️ 缺点预警：设计较抽象；如果节点类型差异很大，很难定义统一接口；限制叶子节点和容器节点的行为。

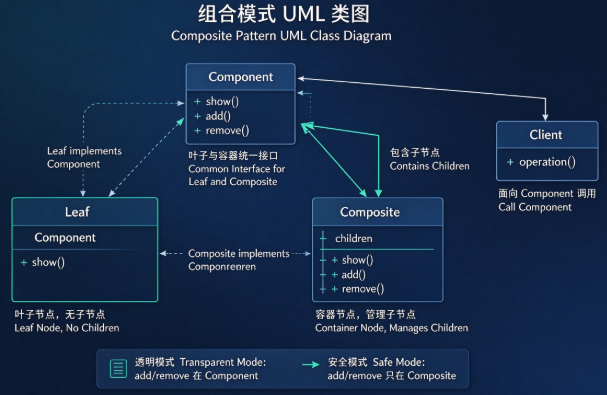

二、UML结构图

角色划分：

  1. Component（抽象构件）：叶子和容器统一的抽象接口，声明公共操作
  2. Leaf（叶子构件）：叶子节点，没有子节点，实现Component接口
  3. Composite（容器构件）：容器节点，包含子节点集合，实现Component接口，管理子节点
  4. Client（客户端）：面向Component抽象编程，无需区分叶子/容器

三、Java 完整示例

场景：文件系统。文件（叶子）、文件夹（容器），统一支持展示名称，文件夹可以增加子节点。

1. 抽象构件 Component

public abstract class FileSystemNode {
    protected String name;

    public FileSystemNode(String name) {
        this.name = name;
    }

    public abstract void show(int depth);

    // 容器节点才需要的方法，叶子节点空实现
    public boolean add(FileSystemNode node) {
        throw new UnsupportedOperationException();
    }

    public boolean remove(FileSystemNode node) {
        throw new UnsupportedOperationException();
    }
}

2. 叶子构件 Leaf（文件）

public class File extends FileSystemNode {
    public File(String name) {
        super(name);
    }

    @Override
    public void show(int depth) {
        // 打印缩进，模拟层级
        for (int i = 0; i < depth; i++) {
            System.out.print("-");
        }
        System.out.println(name);
    }
}

3. 容器构件 Composite（文件夹）

import java.util.ArrayList;
import java.util.List;

public class Folder extends FileSystemNode {
    private List<FileSystemNode> childList = new ArrayList<>();

    public Folder(String name) {
        super(name);
    }

    @Override
    public boolean add(FileSystemNode node) {
        childList.add(node);
        return true;
    }

    @Override
    public boolean remove(FileSystemNode node) {
        childList.remove(node);
        return true;
    }

    @Override
    public void show(int depth) {
        for (int i = 0; i < depth; i++) {
            System.out.print("-");
        }
        System.out.println(name);
        // 递归展示子节点，层级+1
        for (FileSystemNode child : childList) {
            child.show(depth + 1);
        }
    }
}

4. 客户端调用

public class Client {
    public static void main(String[] args) {
        FileSystemNode root = new Folder("根目录");
        FileSystemNode docFolder = new Folder("文档");
        FileSystemNode picFolder = new Folder("图片");

        FileSystemNode readme = new File("readme.txt");
        FileSystemNode photo = new File("风景.jpg");

        docFolder.add(readme);
        picFolder.add(photo);
        root.add(docFolder);
        root.add(picFolder);

        // 统一调用show，不用区分是文件还是文件夹
        root.show(0);
    }
}

客户端只依赖 FileSystemNode，调用 show()，不管是文件还是文件夹，调用方式完全一样。

四、两种实现方式

  1. 透明模式（示例代码这种）：add/remove 放在抽象构件。叶子节点继承后抛出异常；优点：客户端完全不用区分节点；缺点：叶子有无效方法。
  2. 安全模式：add/remove 只放在 Composite 容器。优点：叶子不会有无效方法；缺点：客户端需要判断类型才能增删子节点。

开发常用透明模式，牺牲一点接口纯净度换取客户端使用一致性。

五、优缺点总结

✅ 优点

  1. 统一操作叶子与容器对象，简化客户端代码
  2. 树形结构扩展方便，新增叶子/容器都不需要修改原有代码，符合开闭原则
  3. 方便递归遍历树形数据

❌ 缺点

  1. 抽象设计难度高，很难为所有构件定义统一行为接口
  2. 透明模式下叶子节点会拥有不需要的 add/remove 方法，违背接口隔离原则

六、框架源码应用

  • JDK java.awt.Container / Component
  • MyBatis SqlNode，动态SQL节点树，大量使用组合模式
  • Spring CompositeFileListFilter

七、小结

组合模式核心：统一叶子和容器的接口，用树形结构表达部分与整体，客户端无差别调用。
适合树形层级结构，比如菜单、组织树、文件目录。核心判断点：是否需要对单个对象和一组对象做相同操作。
