会话外观模式

设计模式与架构模式

《会话外观模式》｜J2EE企业架构模式

关键词：Session Facade、会话外观、粗粒度会话Bean、减少远程调用、门面封装
说明：会话外观模式不属于GOF23设计模式，属于J2EE企业架构模式

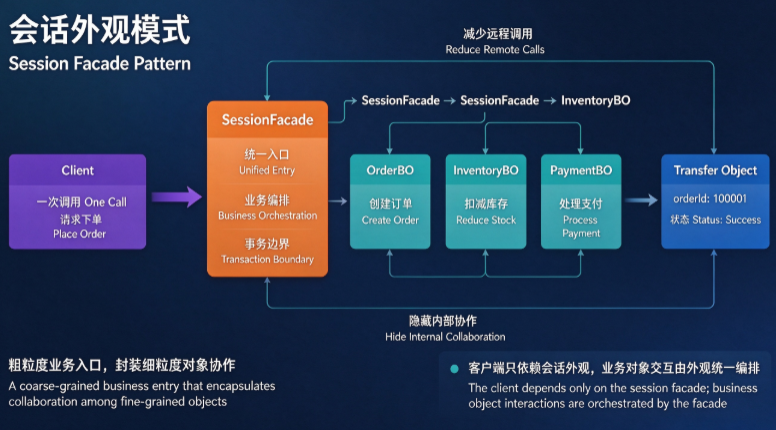

一、什么是会话外观模式

会话外观模式（Session Facade Pattern）：在J2EE EJB体系中，使用粗粒度的会话Bean作为外观，封装多个细粒度业务对象（实体Bean）的协作逻辑。客户端不再直接调用多个细粒度远程对象，只调用这一个会话外观对象。
本质是GOF外观模式（Facade） 在J2EE业务层的落地应用，专门用来解决EJB远程调用开销大的问题。

核心意图
提供单一粗粒度入口，封装多个细粒度业务组件的交互逻辑；减少客户端与EJB之间的远程调用次数，降低耦合。

角色划分

  1. Client（客户端）：表现层代码，调用SessionFacade
  2. Session Facade（会话外观）：粗粒度会话Bean，对外提供统一业务接口，内部协调多个细粒度业务对象
  3. Business Object（业务对象）：细粒度业务组件（实体Bean/本地业务对象），完成原子业务逻辑
  4. Transfer Object（传输对象）：DTO，用来向外传输业务数据

数据流：
Client → SessionFacade → BusinessObject1 / BusinessObject2 → 返回TransferObject

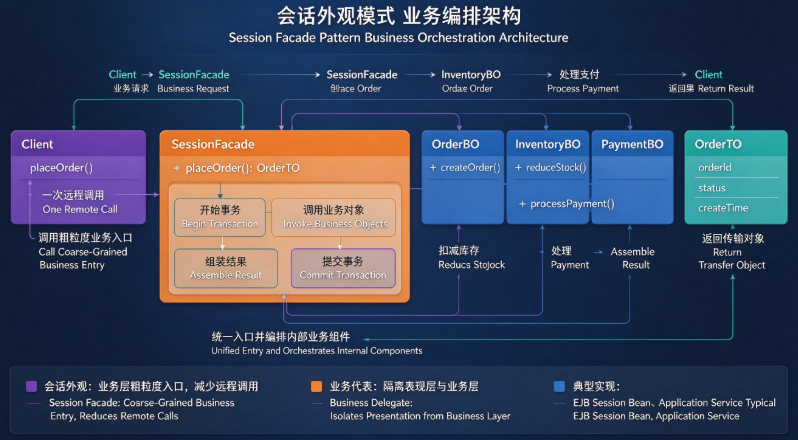

二、UML结构图

角色划分：

  1. Client：客户端，只依赖会话外观
  2. SessionFacade：会话外观，统一入口，编排多个业务对象
  3. BusinessObject：细粒度业务对象，实现原子业务
  4. TransferObject：数据传输载体

三、Java完整示例

模拟订单创建场景，会话外观封装订单、库存两个细粒度业务对象，代码全部使用英文。

// Business Object 细粒度业务对象
public class OrderBO {
    public void createOrder() {
        System.out.println("OrderBO: Create business order");
    }
}

public class InventoryBO {
    public void reduceStock() {
        System.out.println("InventoryBO: Reduce product stock");
    }
}

// Transfer Object
public class OrderTO {
    private Long orderId;
    public Long getOrderId() {
        return orderId;
    }
    public void setOrderId(Long orderId) {
        this.orderId = orderId;
    }
}

// Session Facade 会话外观
public class OrderSessionFacade {
    private OrderBO orderBO = new OrderBO();
    private InventoryBO inventoryBO = new InventoryBO();

    public OrderTO placeOrder() {
        //编排多个细粒度业务
        orderBO.createOrder();
        inventoryBO.reduceStock();
        OrderTO orderTO = new OrderTO();
        orderTO.setOrderId(100001L);
        return orderTO;
    }
}

// Client
public class Client {
    public static void main(String[] args) {
        OrderSessionFacade facade = new OrderSessionFacade();
        OrderTO orderTO = facade.placeOrder();
        System.out.println("Created OrderId: " + orderTO.getOrderId());
    }
}

运行输出：

OrderBO: Create business order
InventoryBO: Reduce product stock
Created OrderId: 100001

四、会话外观模式 vs GOF外观模式

模式分类核心区别
会话外观模式（Session Facade）J2EE企业架构模式面向EJB远程业务层，核心目标是减少远程调用，粗粒度会话Bean
外观模式（Facade）GOF结构型模式通用，为复杂子系统提供统一访问入口，不限远程场景

会话外观是外观模式在分布式EJB业务层的特定实现。

五、会话外观模式 vs 业务代表模式

模式定位层级
会话外观业务层，业务编排入口封装内部多个细粒度业务对象，客户端调用会话外观完成业务
业务代表表现层与业务层中间表现层通过业务代表去调用业务服务（会话外观）

典型组合链路：Client → BusinessDelegate → SessionFacade → BusinessObject

六、优缺点总结

✅ 优点

  1. 客户端只需要一次远程调用，完成多步业务流程，大幅降低远程网络开销
  2. 业务对象之间的协作逻辑集中在会话外观，客户端代码简化
  3. 细粒度业务对象被隐藏，客户端不感知内部多个业务组件
  4. 权限、事务可以统一在会话外观控制

❌ 缺点

  1. 会话外观容易膨胀，承载过多业务逻辑，变成大而全的类
  2. 粒度不好把控，过于粗粒度会降低复用性
  3. 起源EJB规范，现代SpringBoot很少手写会话Bean；思想依然广泛使用

七、框架应用场景

  • 经典J2EE EJB会话Bean开发
  • 现代开发思想：业务服务层Service，一个Service编排多个Repository/BO，就是会话外观思想延续
  • 领域应用层的Application Service（DDD应用服务）

八、小结

会话外观模式核心：提供粗粒度的会话外观作为业务层统一入口，内部编排多个细粒度业务对象，客户端只调用外观，减少远程调用，隔离业务内部细节。

归属：J2EE架构模式，不属于GOF23；底层基于GOF外观模式思想。
